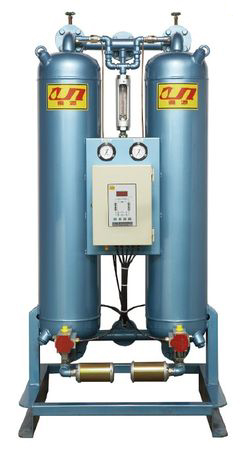

吸附式壓縮空氣乾燥機
高乾無熱式吸附型乾燥機,實現穩定高效的乾燥循環
無熱式吸附型乾燥機為了達到乾燥空氣的功能,透過與水份結合力強的吸附劑,吸收被空壓機壓縮後空氣中的水份,吸附型乾燥機為了不斷地循環運作,設計了兩個吸附槽,一槽進行吸附作用,將水份吸附至飽和狀態,則由另一槽則將水分排出進行再生流程,如此持續運轉完成乾燥循環。
高乾無熱式吸附型乾燥機採用「變壓再生模式」,當壓縮空氣經冷卻後田儲氣罐或緩衝器來,SV1二通閥打開進入左塔,氣流上升,吸附劑吸附空氣水分將壓縮空氣乾燥後供氣,與此同時石塔SV4打開時氣流下降,在排放時氣流突然理化,使濕燥劑獲得乾燥再生,如此定時均換,讓吸附式乾燥機持續地運轉完成乾燥循環。

吸附式乾燥機十大產品特點
1.可有效處理壓縮空氣,實現高乾燥純度。
2.全自動運作模式,無需人員長時間監控。
3.吸附劑吸水力強,耐潮耐用,不易破裂。
4.儀表顯示清楚,狀態一目瞭然。
5.採用不銹鋼氣缸閥,堅固耐用、運作可靠。
6.具備彈簧結構的非金屬單向閥,氣流損耗小、密封性佳,能承受氣量與溫度變化產生的震動。
7.再生耗氣量可調整,並設有流量計即時顯示。
8.再生階段排氣噪音低,提升操作舒適性。
9.控制系統使用電磁閥與時間繼電器,靈敏穩定。
10.控制系統氣源,採用自身潔淨空氣,經減壓再淨化,使控制氣源更純潔。確保閥門動作靈敏、工作可靠、壽命長。
圖一、 F-5M ~ F-40M 機型 | |
SV1:左塔空氣入口口閥
|
S1:左塔放空消音器
|
SV2:右塔空氣入口口閥
|
S2:右塔放空消音器
|
SV3:左塔再生空氣單向閥
|
CVR1:左塔再生氣流量調節閥
|
SV4:右塔再生空氣單向閥
|
CVR2:右塔再生氣流量調節閥
|
CV1:左塔乾燥空氣出口單向閥
|
|
CV2:右塔乾燥空氣出口單向閥
|
|

圖二、F-50M以上機型
|
|
SV1:三通入口閥
|
CV4:右塔再生空氣單向閥
|
SV2:左塔再生空氣放空閥
|
S1:左塔放空消聲器
|
SV3:右塔再生空氣放空閥
|
S2:右塔放空消聲器
|
CV1:左塔乾燥空氣出口單向閥
|
ADJ:流量調節閥
|
CV2:右塔乾燥空氣出口單向閥
|
FLM:再生流量計
|
CV3:左塔再生空氣單向閥
|
|

加熱型優點:
工作週期更長。減少因切換再生時所耗損之氣量。
- 一般型:採固定運轉週期時間。
- 可程式控制 (PLC系統控制):
- PLC控制系統性能穩定、操作方便。
- PLC可選擇定時控制 / 露點控制兩種方式單一運行或並行操作,以達最佳節能效應。
- PLC可選擇就地 / 遠端兩種操控方式,不需人力來回往返。
- PLC為全中文顯示,可設定各種參數顯示直觀,修改時亦密碼保護。亦可顯示警報資訊。
無熱再生型
型號 | F-5M | F-10M | F-15M | F-20M | F-30M | F-50M | F-60M | F-75M | F-100M | |
最大處理氣量 m3/min |
0.65 | 1.3 | 1.9 | 2.6 | 3.9 | 6.5 | 7.7 | 9.7 | 13 | |
使用壓力MPa | 0.7 ~ 1MPa | |||||||||
壓縮空氣進口溫度 |
≦40°C |
|||||||||
運轉方式 | 定時切換兩塔交替吸附、再生 | |||||||||
出口空氣 大氣壓力露點 |
-40°C ~ -70°C以下 | |||||||||
電源 | 220V 1P 50HZ/60HZ | |||||||||
吸附劑 | 分子篩 | |||||||||
出入口管徑 | 1/2" | 3/4" | 3/4" | 1" | 11/4" | 11/2" | 11/2" | 11/2" | 2" | |
外形尺寸(mm) | 長 |
500 |
510 |
500 |
500 |
600 |
650 |
650 |
800 |
750 |
寬 |
450 |
500 |
560 |
560 |
680 | 900 | 900 | 1010 | 1085 | |
高 | 1085 | 1475 | 1590 | 1900 | 1760 | 1880 | 2080 | 2070 | 2020 |
型號 | F-150M | F-200M | F-300M | F-400M | F-500M | F-600M | F-700M | F-800M | F-1000M | |
最大處理氣量 m3/min |
19.5 | 26 | 39 | 52 | 65 | 78 | 91 | 104 | 130 | |
使用壓力MPa | 0.7 ~ 1MPa | |||||||||
壓縮空氣進口溫度 |
≦40°C |
|||||||||
運轉方式 | 定時切換兩塔交替吸附、再生 | |||||||||
出口空氣 大氣壓力露點 |
-40°C ~ -70°C以下 | |||||||||
電源 | 220V 1P 50HZ/60HZ | |||||||||
吸附劑 | 分子篩 | |||||||||
出入口管徑 | 2" | 21/2" | 3" | 4" | 4" | 5" | 5" | 5" | 6" | |
外形尺寸(mm) | 長 | 1185 | 1270 | 1450 | 1600 | 1750 | 1850 | 1950 | 2050 | 2250 |
寬 | 900 | 1000 | 1100 | 1200 | 1300 | 1600 | 1500 | 1550 | 1800 | |
高 | 2345 | 2505 | 2585 | 2765 | 2655 | 2865 | 2965 | 3165 | 3070 |

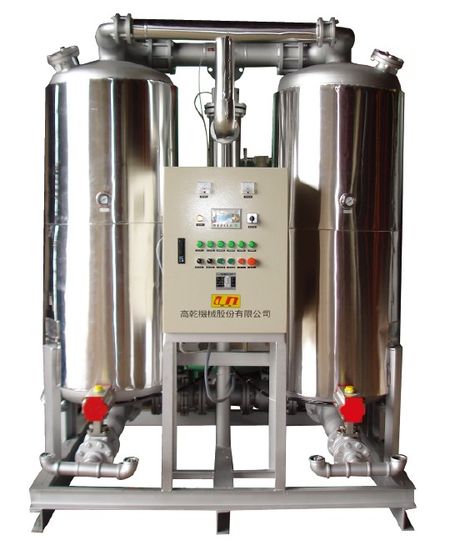

加熱再生型
型號 | F-100ME | F-150ME | F-200ME | F-300ME | F-400ME | F-500ME | F-600ME | F-700ME | F-800ME | F-1000M | |
最大處理量 m3/min |
13 | 19.5 | 26 | 39 | 52 | 65 | 78 | 91 | 104 | 130 | |
使用壓力MPa | 0.7 ~ 1MPa | ||||||||||
壓縮空氣進口溫度 |
≦40°C |
||||||||||
運轉方式 | 定時切換兩塔交替吸附、再生 | ||||||||||
出口空氣 大氣壓力露點 |
-40°C ~ -70°C以下 | ||||||||||
電源 | 220V 1P 50HZ/60HZ | ||||||||||
外加熱功率 (KW) | 5 | 7.5 | 10 | 15 | 21 | 27 | 30 | 36 | 42 | 47 | |
吸附劑 | 分子篩 | ||||||||||
出入口管徑 | 2" | 2" | 21/2" | 3" | 4" | 4" | 5" | 5" | 5" | 6" | |
外形尺寸(mm) | 長 | 750 | 1185 | 1270 | 1450 | 1600 | 1750 | 1850 | 1950 | 2050 | 2250 |
寬 | 1085 | 900 | 1000 | 1100 | 1200 | 1300 | 1600 | 1500 | 1550 | 1800 | |
高 | 2020 | 2345 | 2505 | 2585 | 2765 | 2655 | 2865 | 2965 | 3165 | 3070 |
